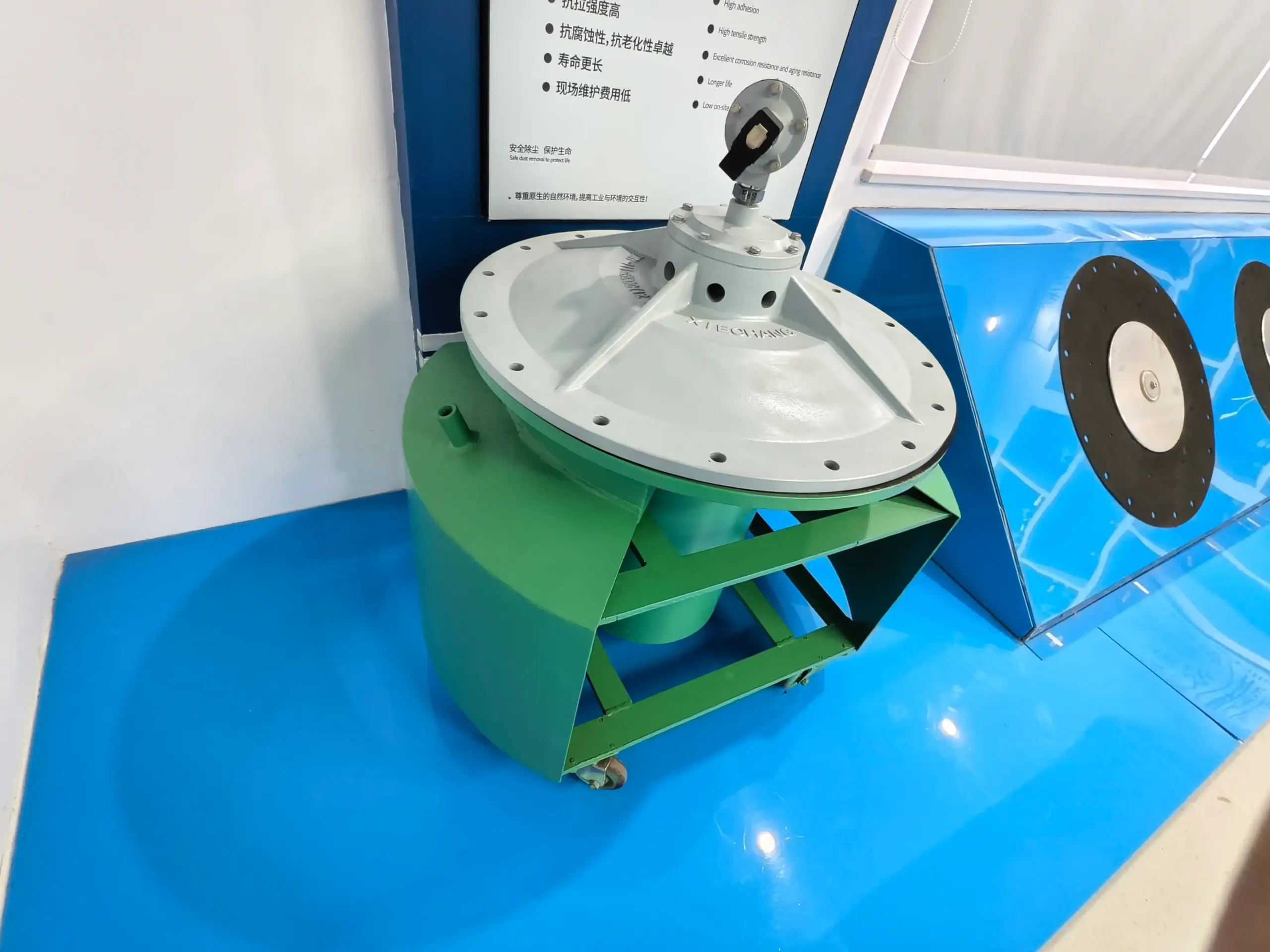

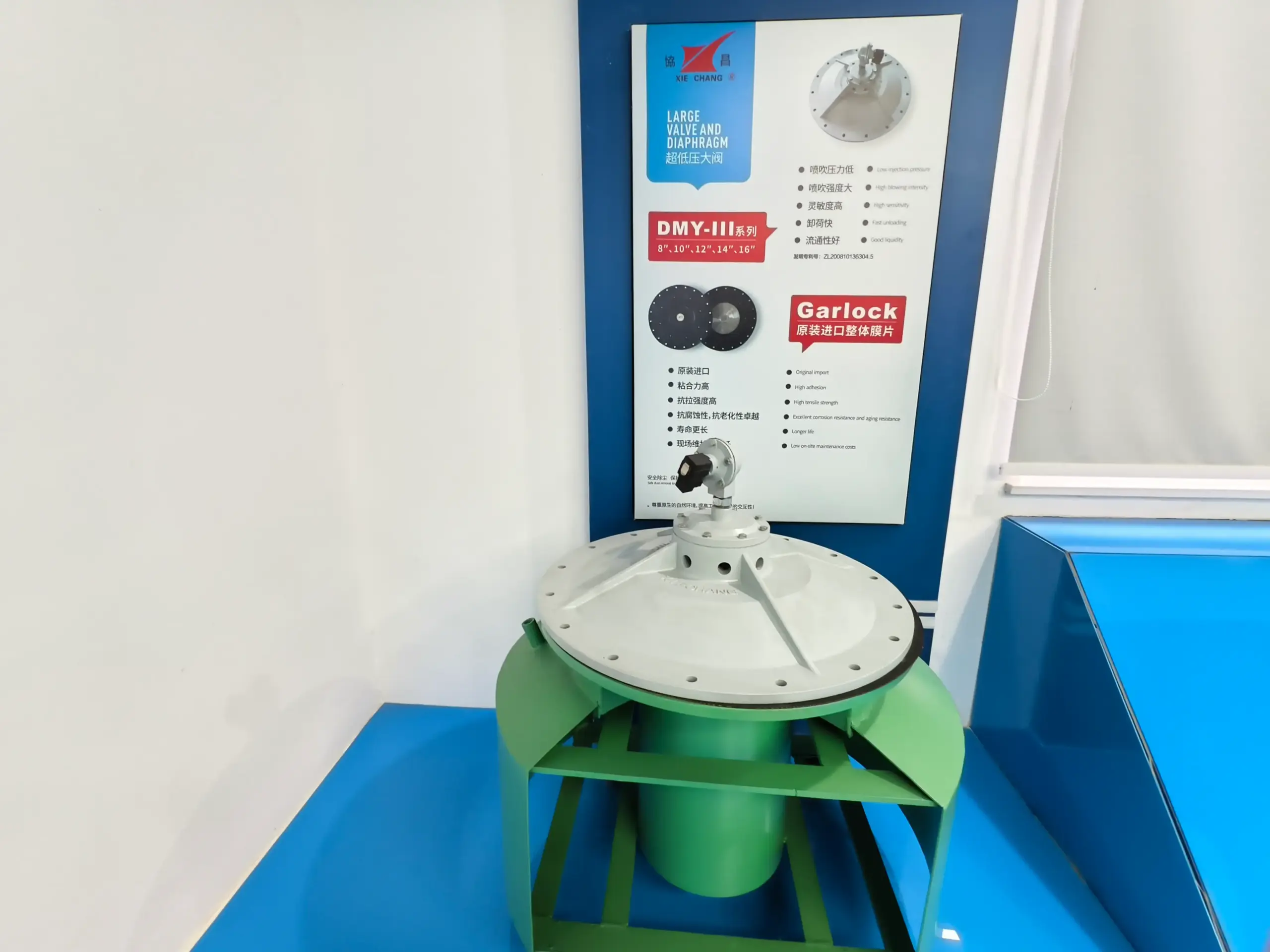

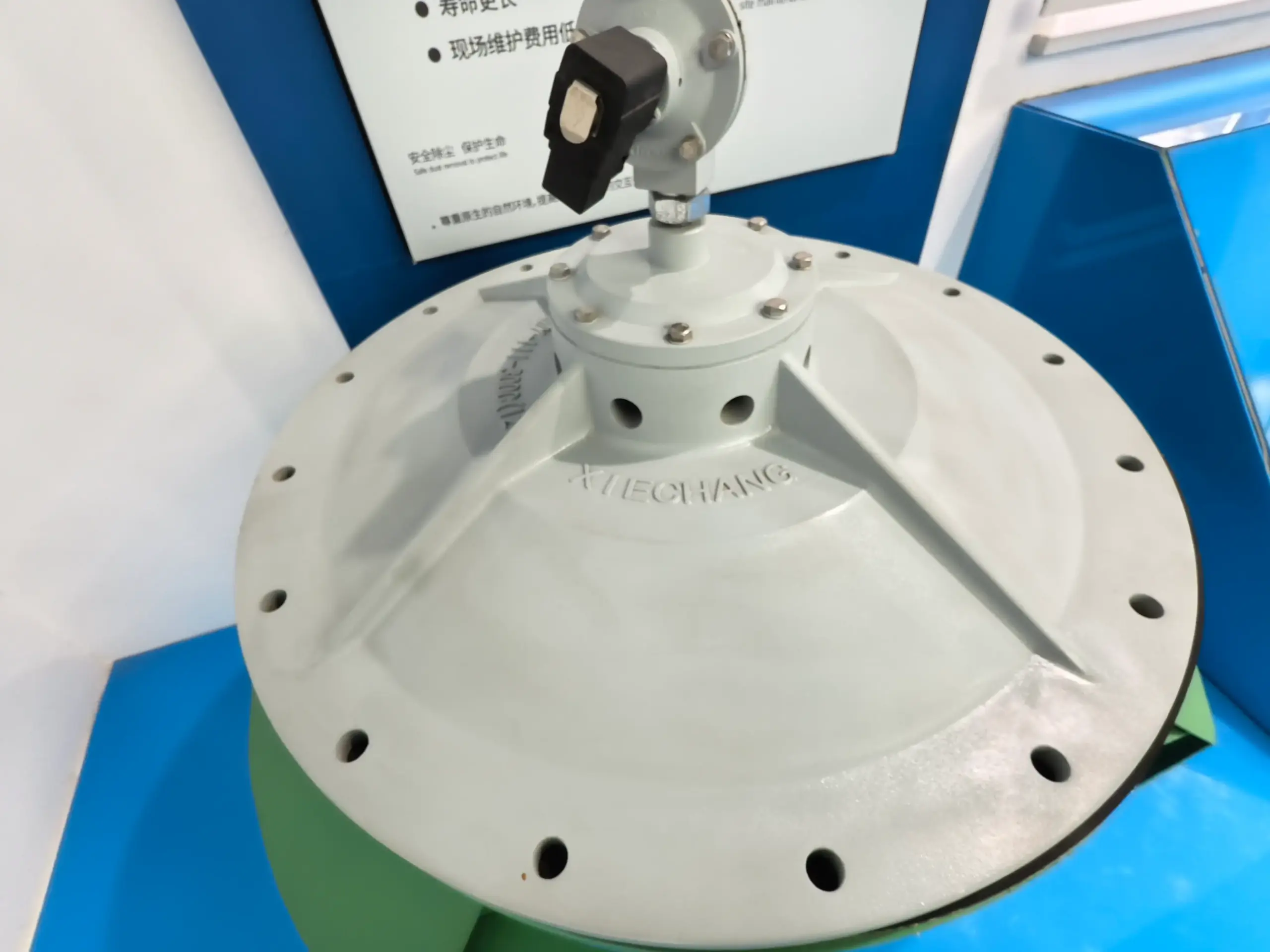

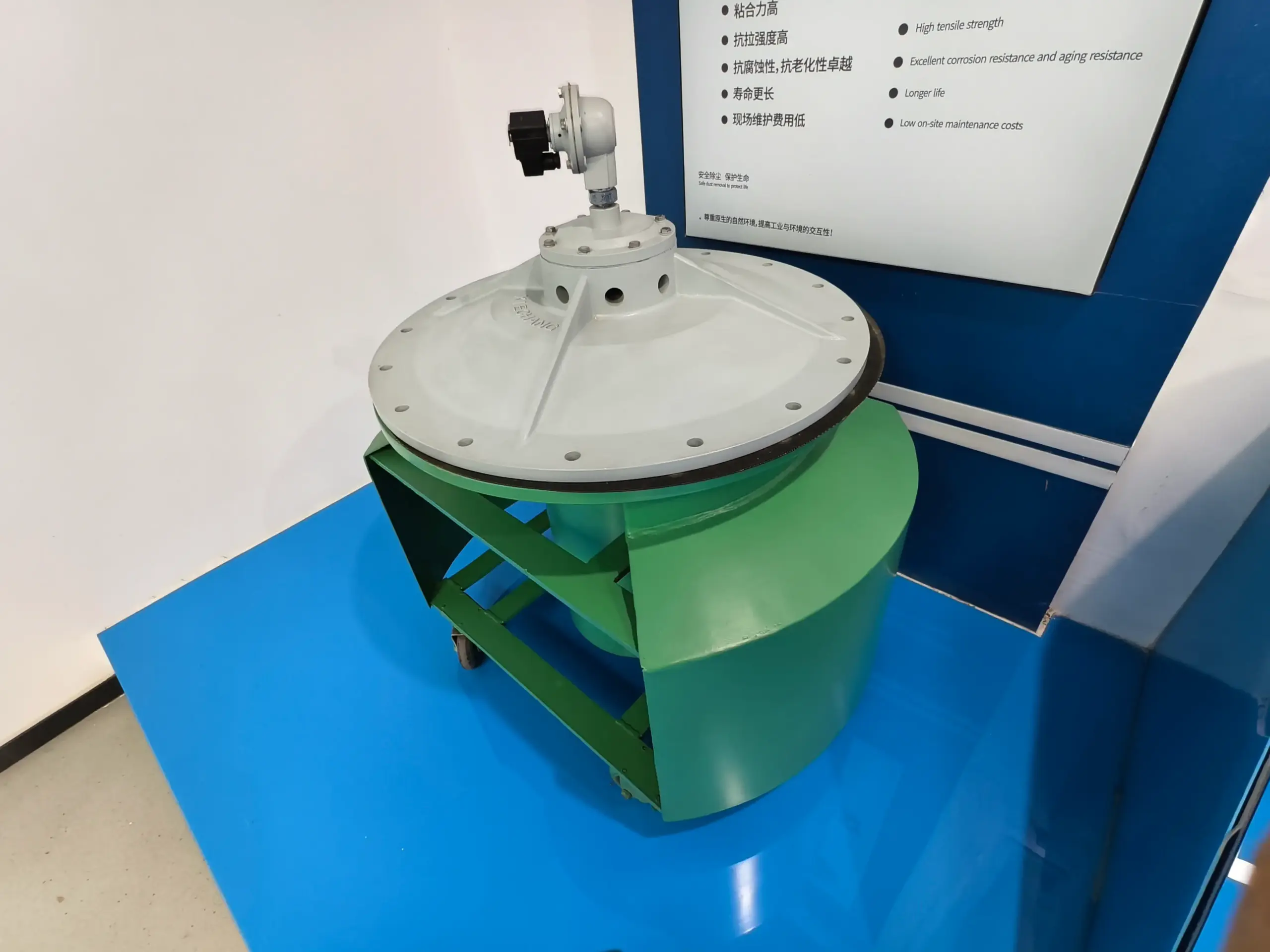

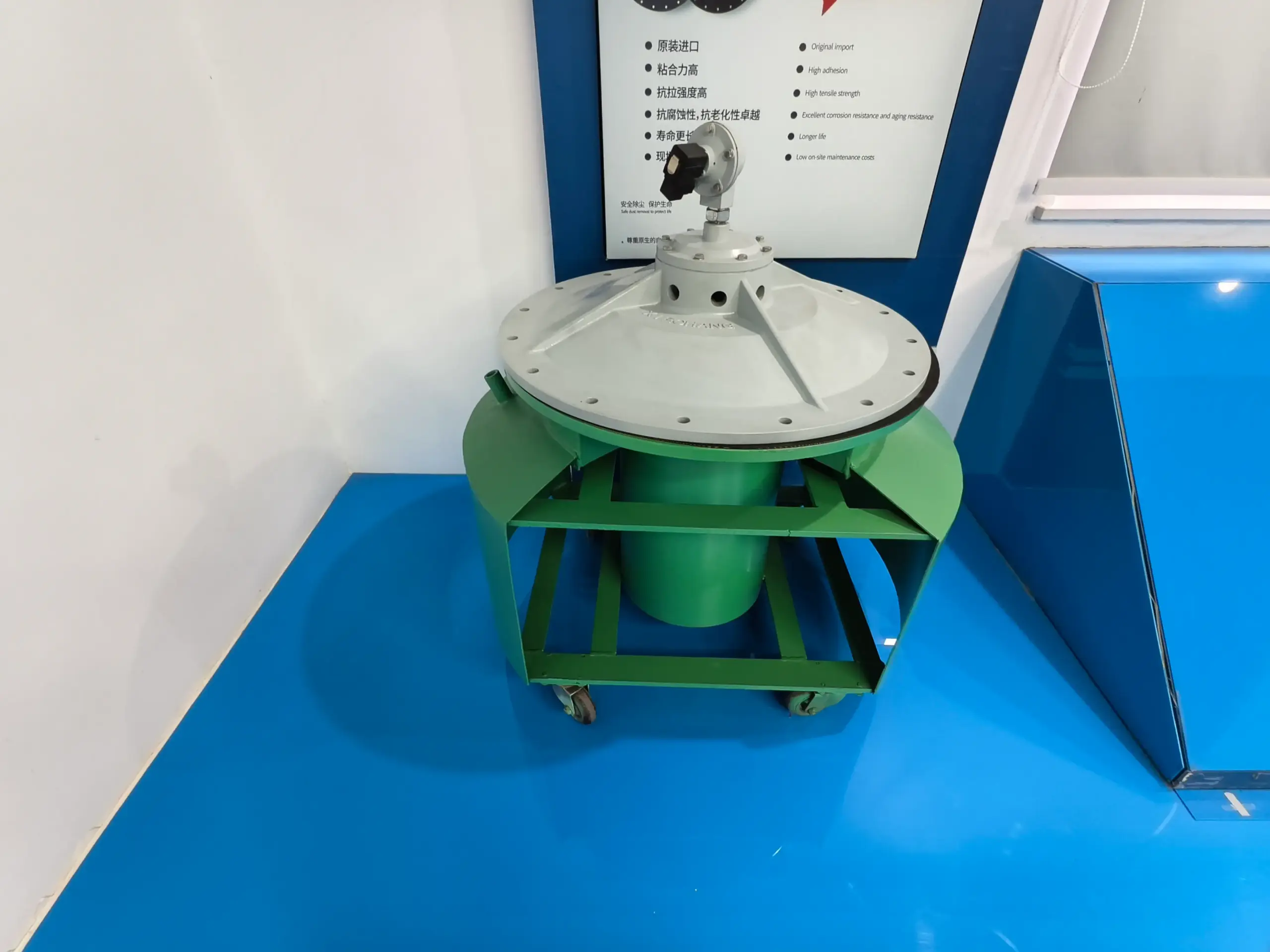

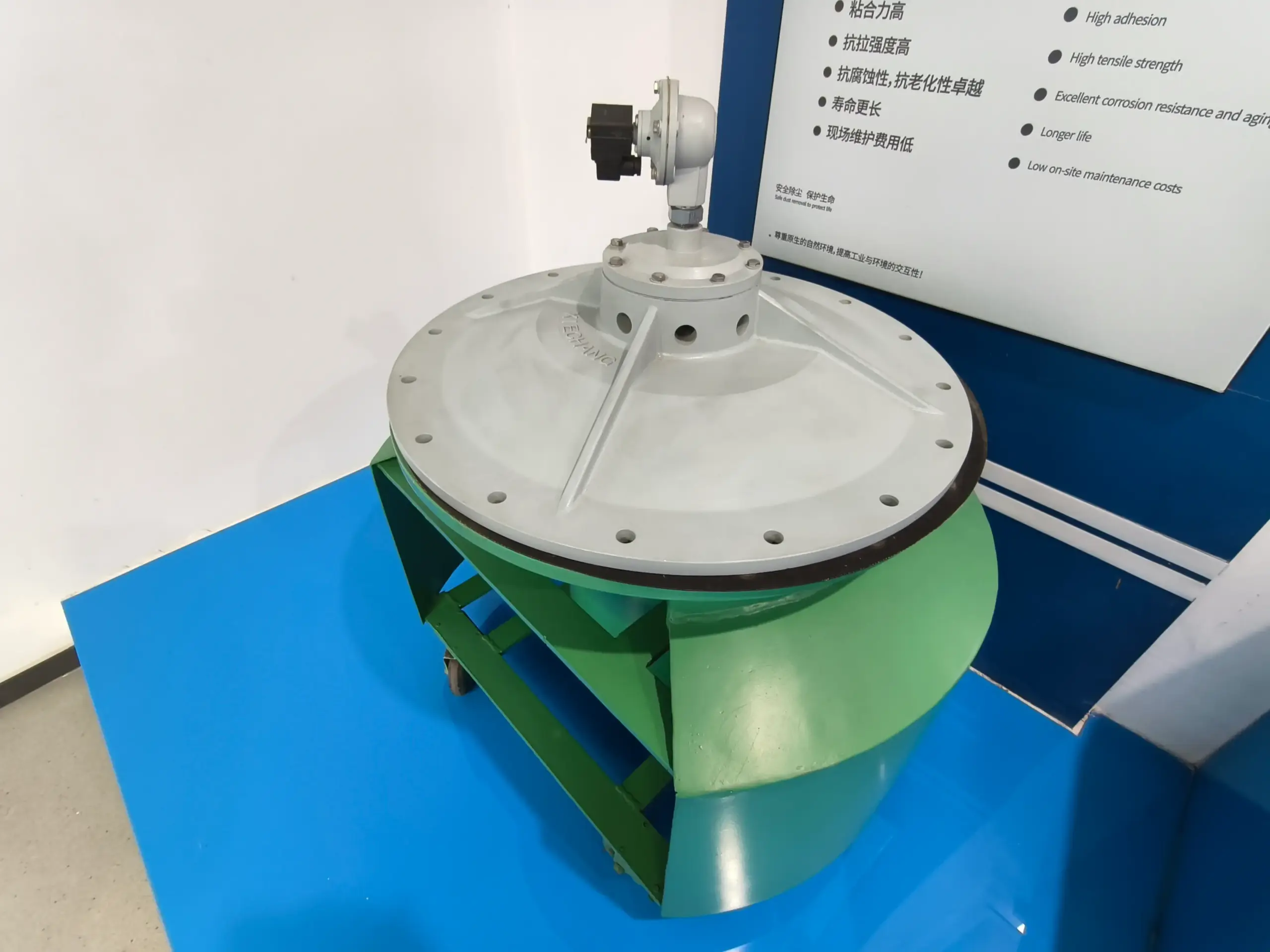

صمام DMY-III النبضي الكبير بمقاس 8-16 بوصة
صمام نبضي كبير منخفض الضغط بمقاس 8-16 بوصة، مصمم هندسيًا لتنظيف غرف الأكياس الصناعية عالية الحجم.
المعايير الفنية
مواصفة التشغيل الأساسية.
السلسلةDMY-III
ضغط التشغيل0.05-0.1 MPa
وسط التشغيلهواء مضغوط نظيف وجاف
الجهد الكهربائيDC24V؛ أو AC220V / 50Hz اختياري
درجة الحمايةIP65
درجة حرارة التشغيل-20 C إلى +55 C قياسي
عمر خدمة الغشاءنحو 1 مليون دورة وفق الشروط المحددة
مجموعة الطرازات الكاملة
نطاق طرازات DMY-III
0.05-0.1 MPa / IP65 / تهيئة صناعية
| النوع | رقم الطراز | المقاس | مقاس DN | حجم الهواء |
|---|---|---|---|---|
| كبير الحجم | DMY-III-200C | 8" | DN200 | 1.3-1.8 m3 |
| كبير الحجم | DMY-III-250C | 10" | DN250 | 1.3-2.2 m3 |
| كبير الحجم | DMY-III-300C | 12" | DN300 | 1.5-2.5 m3 |
| كبير الحجم | DMY-III-350C | 14" | DN350 | 1.5-2.8 m3 |
| كبير الحجم | DMY-III-400C | 16" | DN400 | 1.8-3.5 m3 |
معايير المنتج
مواصفات الصمام النبضي الصناعي.
الشهاداتتهيئة صناعية
الشركة المصنعةSuzhou Xiechang Environmental Protection Technology Co., Ltd.
التطبيقأنظمة تنظيف غرف الأكياس والتجميع الصناعي للغبار بالنفث النبضي
فيديوهات المنتج
عروض توضيحية وفيديوهات اختيار ذات صلة.
القوة الدافعة لتجميع الغبار: صمامات Xiechang DMY-III النبضية كبيرة القطر (8"-16")
صمام نبضي بغشاء كبير الحجم 8" - 16"

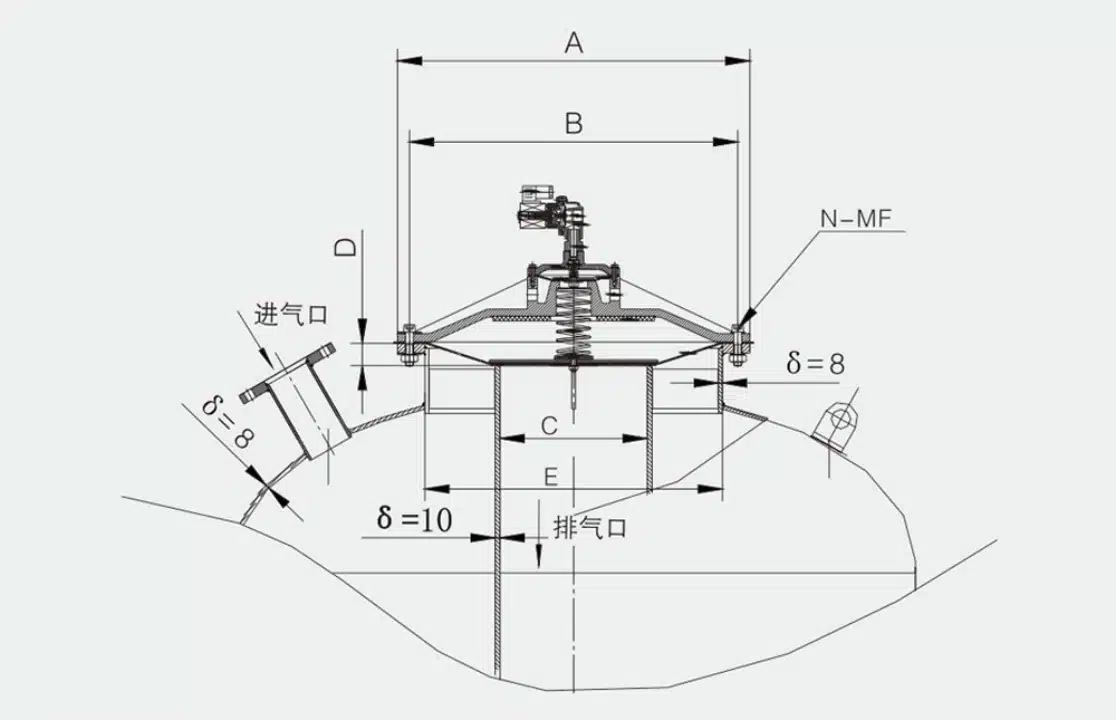

الرسومات الفنية
أبعاد التركيب لهذا المنتج.
🔒 الأبعاد متاحة عند الطلبDMY-III-250C
DMY-III-250C · 10 inch · صمام نبضي مغمور/غارق منخفض الضغط — رسم التركيب
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 40 mm |
| Spray tube diameter | Ø275 mm |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDMY-III-300C
DMY-III-300C · 12 inch · صمام نبضي مغمور/غارق منخفض الضغط — رسم التركيب
| Outer flange diameter | Ø730 mm |
|---|---|
| Bolt circle diameter | Ø680 mm |
| Bolt holes | 16-M16 |
| Flange thickness | 🔒 |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDMY-III-350C
DMY-III-350C · 14 inch · صمام نبضي مغمور/غارق منخفض الضغط — رسم التركيب
| Outer flange diameter | Ø842 mm |
|---|---|
| Bolt circle diameter | Ø780 mm |
| Bolt holes | 🔒 |
| Flange thickness | 20 mm |
| Mounting height | 🔒 |
| Spray tube diameter | 🔒 |
+3 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDMY-III-400C
DMY-III-400C · 16 inch · صمام نبضي مغمور/غارق منخفض الضغط — رسم التركيب
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Outlet diameter | Ø806 mm |
| Spray tube diameter | 🔒 |
| Spray tube wall | 10 mm |
| Mounting height | 50 mm |
+2 أبعاد إضافية
🔒 الأبعاد متاحة عند الطلبDMY-III-200C
DMY-III-200C · 8 inch · صمام نبضي مغمور/غارق منخفض الضغط — رسم التركيب
| Outer flange diameter | 🔒 |
|---|---|
| Bolt circle diameter | 🔒 |
| Bolt holes | 12-M10 |
| Flange thickness | 🔒 |
| Mounting height | 35 mm |
| Spray tube diameter | Ø220 mm |
+2 أبعاد إضافية
قاعدة المعرفة
إجابات عملية عن هذا المنتج.
استكشاف الأخطاء وإصلاحها
كيف يتم استكشاف الأعطال الشائعة وإصلاحها في صمام نبضي كبير القطر فائق انخفاض الضغط؟
ظروف التشغيل هي DC24V/1.2A/30W أو AC220V/0.5A/30W، وضغط 0.05-0.1 MPa. إذا لم ينفتح الصمام، تحقق من تطابق الجهد وعرض النبضة (150-200 ms) والملف؛ وإذا سُمع نقر دون نفث، ارفع ضغط الخزان إلى 0.05-0.1 MPa وتحقق من ممر التخميد؛ أما التسربات فتعني عادة تلف الصمام التجريبي أو الغشاء أو المقعد ويجب استبداله.
استكشاف الأعطالصمام فائق انخفاض الضغطصمام كبير القطر
التطبيقات
كيف يتم تركيب صمام نبضي كبير القطر (8-16 بوصة) فائق انخفاض الضغط؟
ضع الغشاء الكبير على الخزان (بحيث يكون وجه الألمنيوم للأعلى) مع محاذاة فتحات البراغي، وثبّت النابض في حامله، وركّب غطاء الصمام محتضناً النابض، وشدّ البراغي بالتناوب القطري. وبالنسبة لصمامات 12-16 بوصة، ركّب أيضاً المهايئ والصمام التجريبي مع شريط التفلون (مع مراعاة اتجاه تدفق الصمام التجريبي)، ثم أجرِ اختبار الصمود تحت الضغط عند 0.1 MPa.
صمام فائق انخفاض الضغطصمام نبضي كبير القطرصمام 8-16 بوصة
المزايا
ما هي مزايا صمام Xiechang النبضي DMY-III كبير القطر فائق الانخفاض في الضغط؟
يستخدم DMY-III (8-16 بوصة) غشاء ثلاثي المراحل لحساسية عالية، وقاعدة المرحلة الأولى مصبوبة متكاملة مع خزان الهواء لتقليل المقاومة الداخلية، ويستخدم أغشية GARLOCK للمرحلتين الأولى والثانية مصنفة لـ 1,000,000 دورة. ينظف عددا كبيرا من الأكياس بضغط منخفض وحجم هواء كبير، ويناسب التزويد بمنفاخ روتس الموفر للطاقة.
DMY-IIIصمام فائق الانخفاض في الضغطصمام كبير القطر
