الرئيسية / صمام النفث النبضي / صمام Watson® النبضي

سلسلة Watson® WPS-CA المغمورة

صمام النبض المغمور

تُدمَج صمامات Watson® النبضية المغمورة داخل مجمع الهواء لتقليل فقد الضغط وتوصيل نبضة تنظيف قوية مباشرة إلى أكياس فلتر غرفة الأكياس. يغطي نطاق WPS-CA المغمور طرازات من DN25 حتى DN115 بحماية CE وCCC وRoHS وIP65.

عرض نطاق الطرازات المغمورةطلب عرض سعر
مورّد صمام Watson® النبضي المغمور

مواصفة التشغيل العامة

ظروف التشغيل عبر مجموعة WPS-CA.

Working Pressure0.2-0.6 MPa (2-6 bar)
MediumClean, dry compressed air
Working VoltageDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65 waterproof and dustproof
EnvironmentTemperature −40°C to 120°C; humidity ≤ 85%

مجموعة الطرازات الكاملة

طرازات صمام Watson® WPS-CA النبضي المغمور.

ضغط التشغيل 0.2-0.6 MPa · هواء مضغوط نظيف وجاف · DC24V أو AC220V/50Hz-AC240V/60Hz · IP65 · معتمد CE / CCC / RoHS

النوعرقم الطرازالمقاس (بالإنش)مقاس DNدرجة الحماية من الانفجار (Ex)
مغمورWPS-CA/EG251″DN25غشاء أحادي
مغمورWPS-CA/EG401½″DN40غشاء أحادي
مغمورWPS-CA/EP502″DN50غشاء مزدوج
مغمورWPS-CA/EP622½″DN65غشاء مزدوج
مغمورWPS-CA/EP763″DN80غشاء مزدوج
مغمورWPS-CA/EP102.B3.5″DN90غشاء مزدوج
مغمورWPS-CA/EP1024″DN100غشاء مزدوج
مغمورWPS-CA/EP1154½″DN115غشاء مزدوج

معايير المنتج

مزايا صمام Watson® النبضي المغمور.

الشهاداتCE, CCC, RoHS
درجة الحمايةIP65
البنية الغارقةتضع البنية الغارقة جسم الصمام داخل مجمع الهواء لتقليل هبوط الضغط وتحسين شدة النبضة.
الغشاءتدعم أغشية Watson® الفاخرة عمر خدمة طويلًا في أنظمة تنظيف غرف الأكياس الصناعية عالية الحمل.
التطبيقمناسب لمشاريع الصيانة والاستبدال والتحديث التي تتطلب صمامات Watson® النبضية المغمورة الموثوقة.

الشهادات

معتمد من جهة خارجية لهذا الخط من المنتجات.

عرض جميع الشهادات
شهادة مطابقة الحماية من الانفجار (NEPSI) — صمامات النفث النبضي المقاومة للانفجار من سلسلة WPS-F🔍 اضغط للتكبير

شهادة المنتج

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

شهادة مطابقة الحماية من الانفجار (NEPSI) — صمامات النفث النبضي المقاومة للانفجار من سلسلة WPS-F

رقم الشهادةGYB25.2393X
صادرة عنShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
صادرة2025-07-30
صالح حتى2030-07-29
المعاييرGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
هل تحتاج إلى ملف PDF الأصلي؟
شهادة مطابقة UL — مكون معتمد (Recognized Component)، مجموعة الملف للصمامات ذات التشغيل الكهربائي🔍 اضغط للتكبير

شهادة المنتج

WPS-TZ-XQ (suffix A, B, C, D or E)

شهادة مطابقة UL — مكون معتمد (Recognized Component)، مجموعة الملف للصمامات ذات التشغيل الكهربائي

رقم الشهادة20150423-MH49402 (Report Reference MH49402-20130423)
صادرة عنUL LLC
صادرة2015-04-23
المعاييرUL 429, CAN/CSA C22.2 No. 139-10
هل تحتاج إلى ملف PDF الأصلي؟

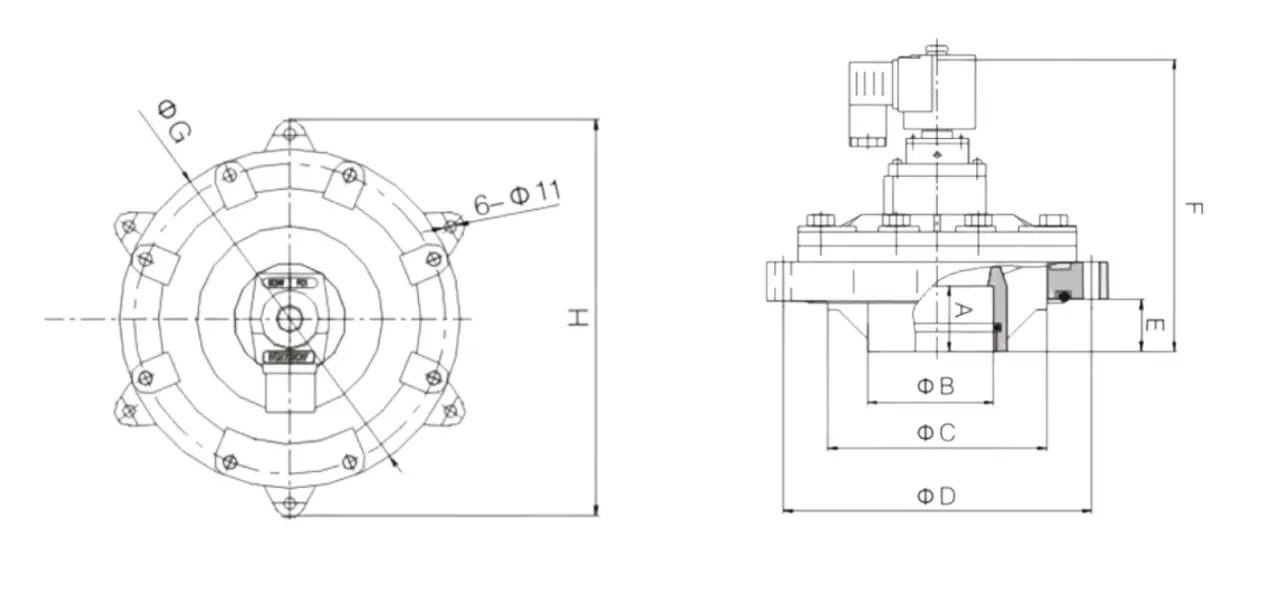

الرسومات الفنية

أبعاد التركيب لهذا المنتج.

WPS-CA/EP200 · 8 inch · صمام كبير فائق انخفاض الضغط — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/EP200

WPS-CA/EP200 · 8 inch · صمام كبير فائق انخفاض الضغط — رسم التركيب

8 inch

Overall outer / mounting flange ODΦ490 [Φ19.29]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ435 [Φ17.13]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-CA/EP250 · 10 inch · صمام كبير فائق انخفاض الضغط — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/EP250

WPS-CA/EP250 · 10 inch · صمام كبير فائق انخفاض الضغط — رسم التركيب

10 inch

Overall outer / mounting flange ODΦ600 [Φ23.62]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ512 [Φ20.16]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-CA/EP300 · 12 inch · صمام كبير فائق انخفاض الضغط — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/EP300

WPS-CA/EP300 · 12 inch · صمام كبير فائق انخفاض الضغط — رسم التركيب

12 inch

Overall outer / mounting flange ODΦ730 [Φ28.74]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ616 [Φ24.25]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-CA/EP350 · 14 inch · صمام كبير فائق انخفاض الضغط — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/EP350

WPS-CA/EP350 · 14 inch · صمام كبير فائق انخفاض الضغط — رسم التركيب

14 inch

Overall outer / mounting flange ODΦ842 [Φ33.15]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ716 [Φ28.19]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-CA/EP400 · 16 inch · صمام كبير فائق انخفاض الضغط — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/EP400

WPS-CA/EP400 · 16 inch · صمام كبير فائق انخفاض الضغط — رسم التركيب

16 inch

Overall outer / mounting flange ODΦ940 [Φ37.01]
Bolt-circle diameter (bcd)🔒
Inner opening / port diameterΦ806 [Φ31.73]
Diaphragm / spring seat diameter (bolt pattern *10)🔒
Bolt holes🔒
Flange thickness (top)20 [0.79]

+1 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد
