SXC-C5A1-8-L — لوحة توقيت بـ 8 قنوات

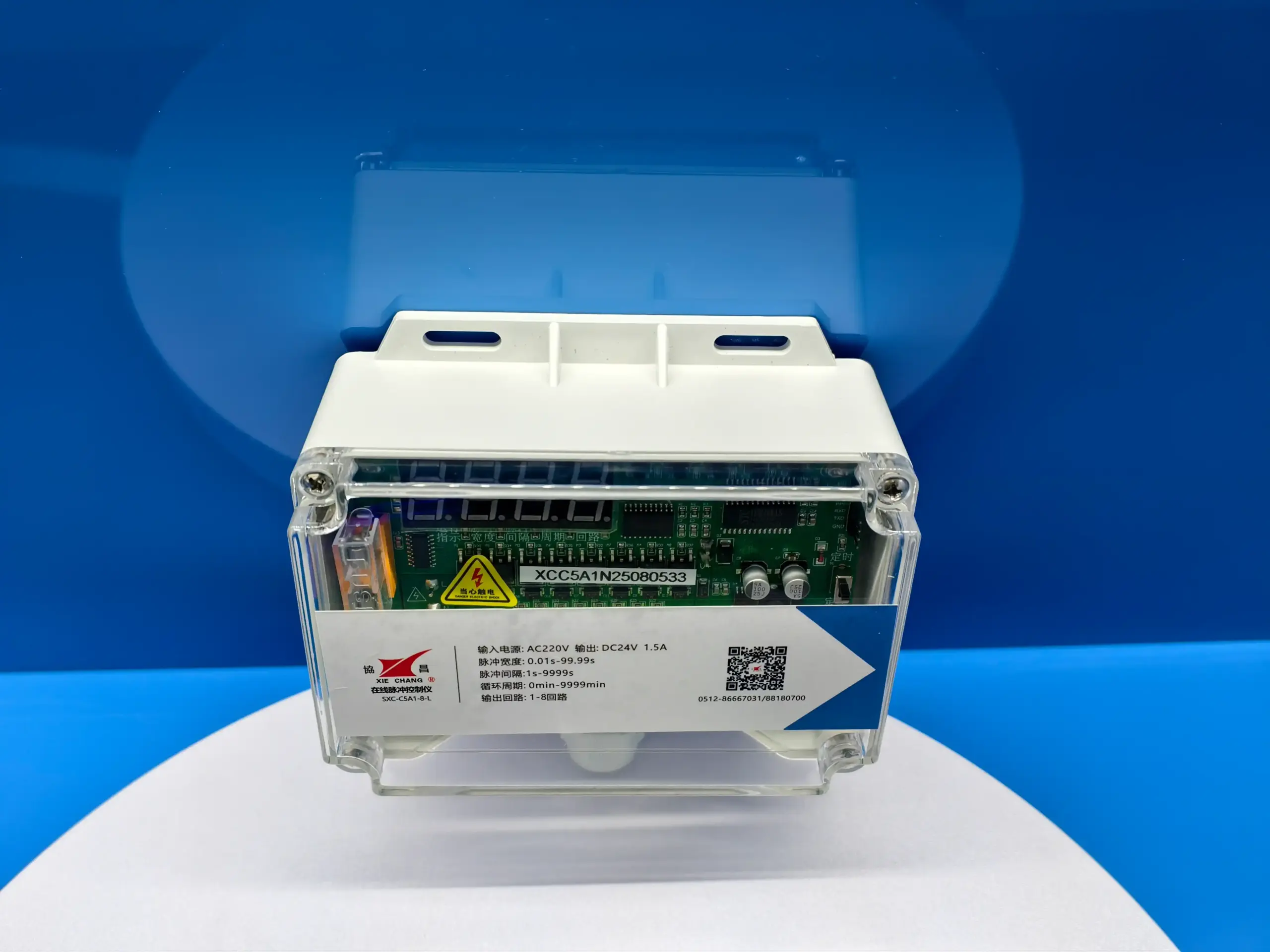

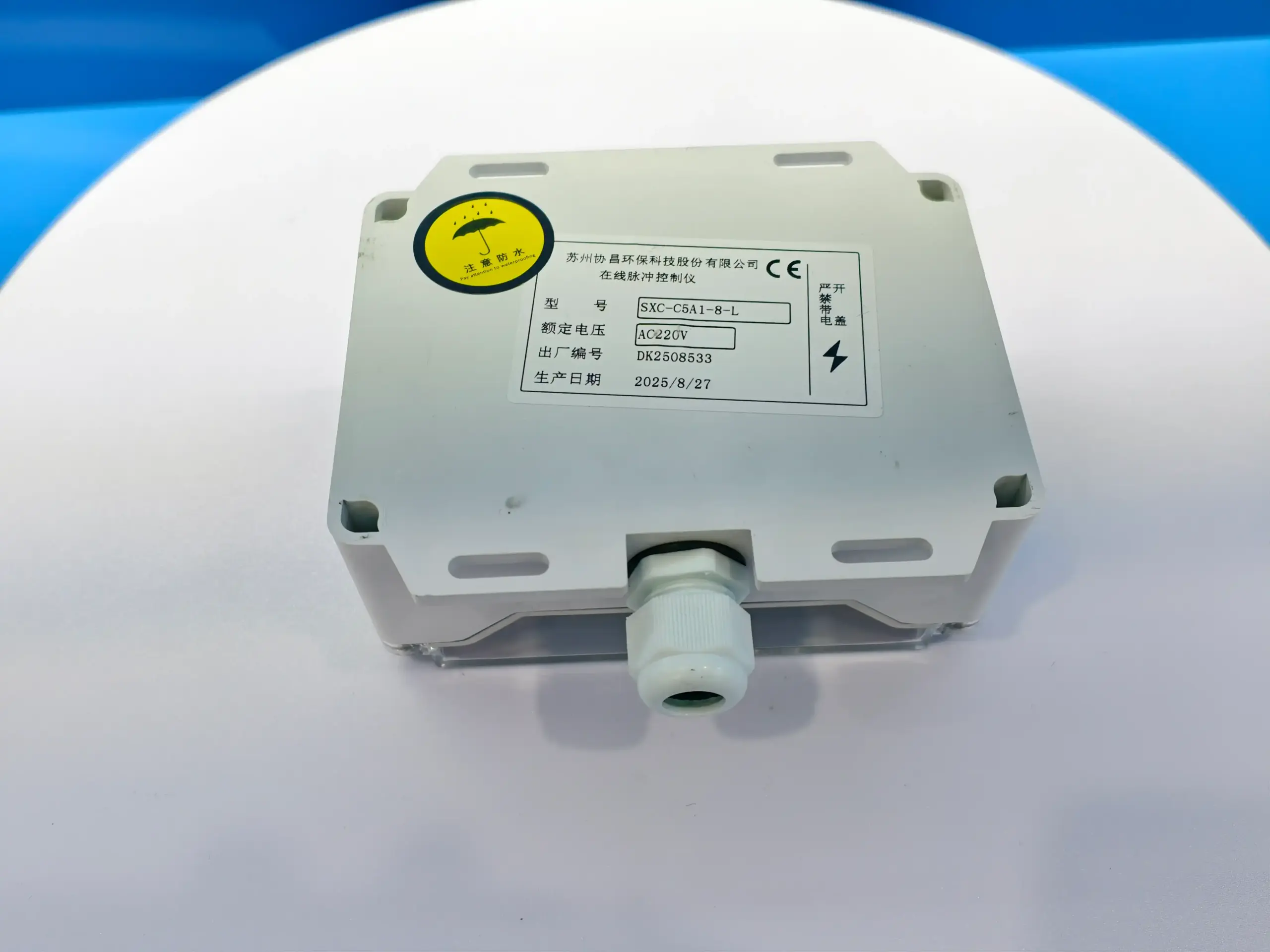

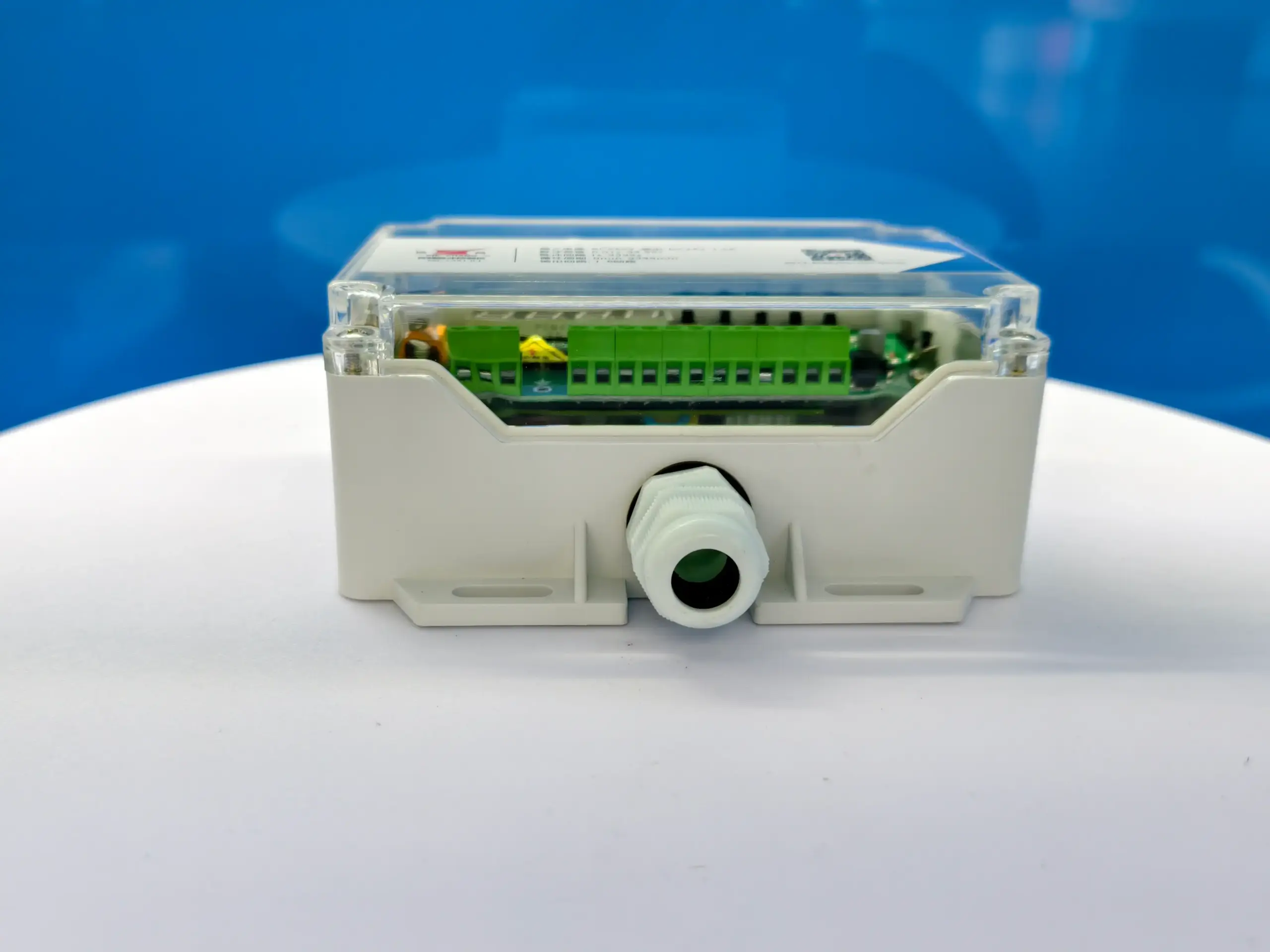

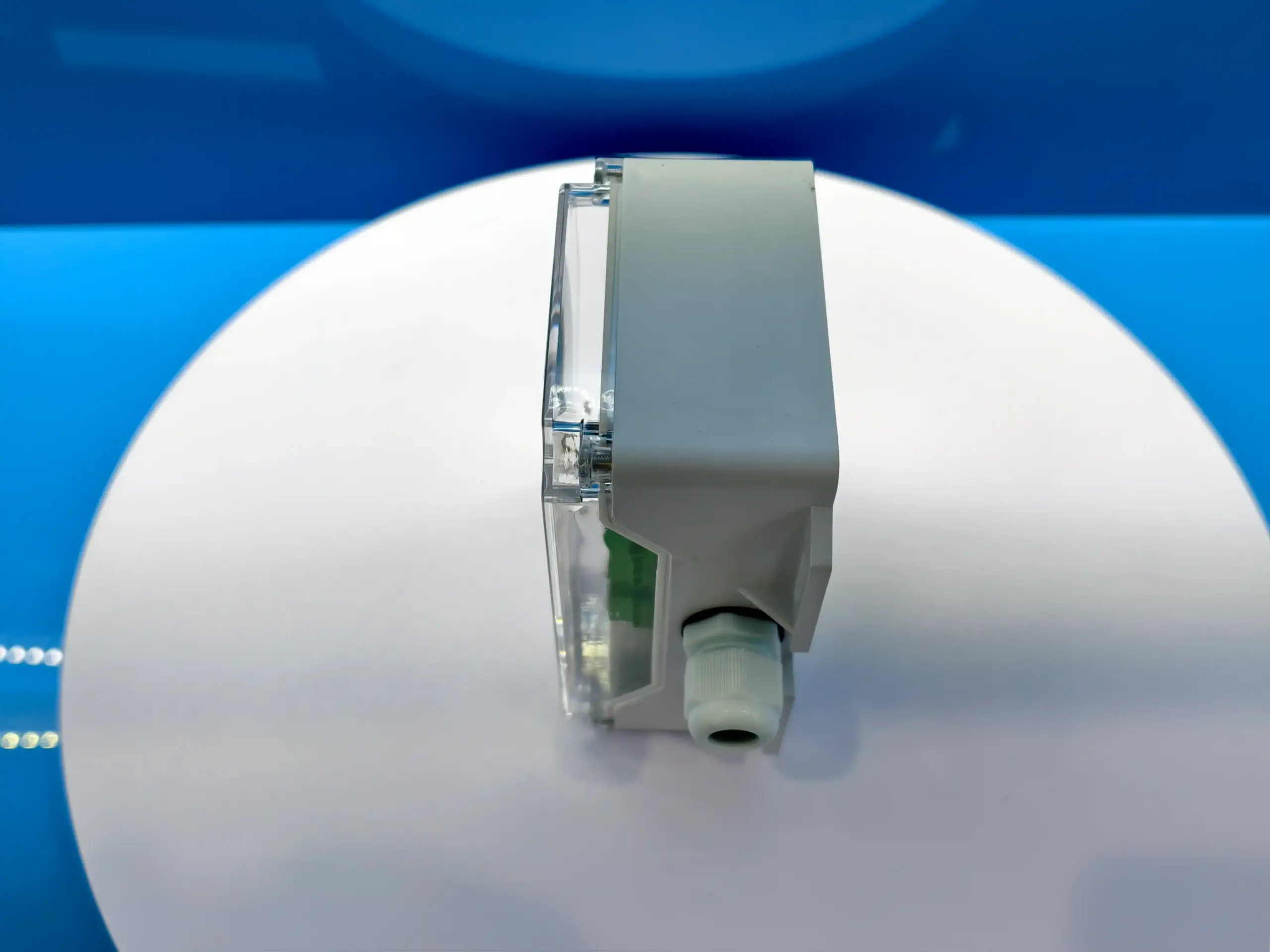

وحدة تحكم النفث النبضي SXC-C5A1-8-L
لوحة توقيت عالية الدقة بـ 8 دوائر، ذات دخل بجهد واسع، توفر خرج DC24V ثابتا لتشغيل صمامات السولينويد النبضية بموثوقية في بيئات غرف الأكياس القاسية.
المعايير الفنية
مواصفة التشغيل الأساسية.
العلامة التجاريةXiechang® (الشركة المصنعة الأصلية)
رقم الطرازSXC-C5A1-8-L
قنوات التحكم1–8 دوائر (قابلة للضبط ميدانيا)
جهد الدخلAC110–230V (±10%)، 50/60Hz — جهد واسع (الإصدار السابق: AC220V)
جهد الخرجDC24V
تيار الخرج1.2A
القدرة المقننة30W
نطاق عرض النبضة0.01–99.99 s بخطوات 10 ms (الضبط المصنعي 0.08 s)
نطاق الفاصل الزمني بين النبضات1–9999 s بخطوات 1 s (الضبط المصنعي 10 s)
نطاق زمن الدورة0–9999 min (الضبط المصنعي 0 min)
أوضاع التشغيلتسلسل موقوت / تلامس جاف لفرق الضغط (أطراف YC) مع زمن تفعيل ΔP من 0.01–9.99 s
تأخير بدء التشغيل0–999 s، قابل للتخطي من لوحة المفاتيح
الشاشةشاشة LED رباعية الأرقام، عرضان قابلان للاختيار، سطوع قابل للضبط
الغلاف الخارجيغلاف PC شفاف معلق، 145 × 124 × 65 mm؛ مسافة ثقوب التثبيت 130 × 86 mm
بيئة التشغيلمن −20°C إلى +60°C؛ رطوبة نسبية ≤85%، بلا تكاثف
معايير المنتج
مصممة للتحكم الموثوق في غرف الأكياس الميدانية.

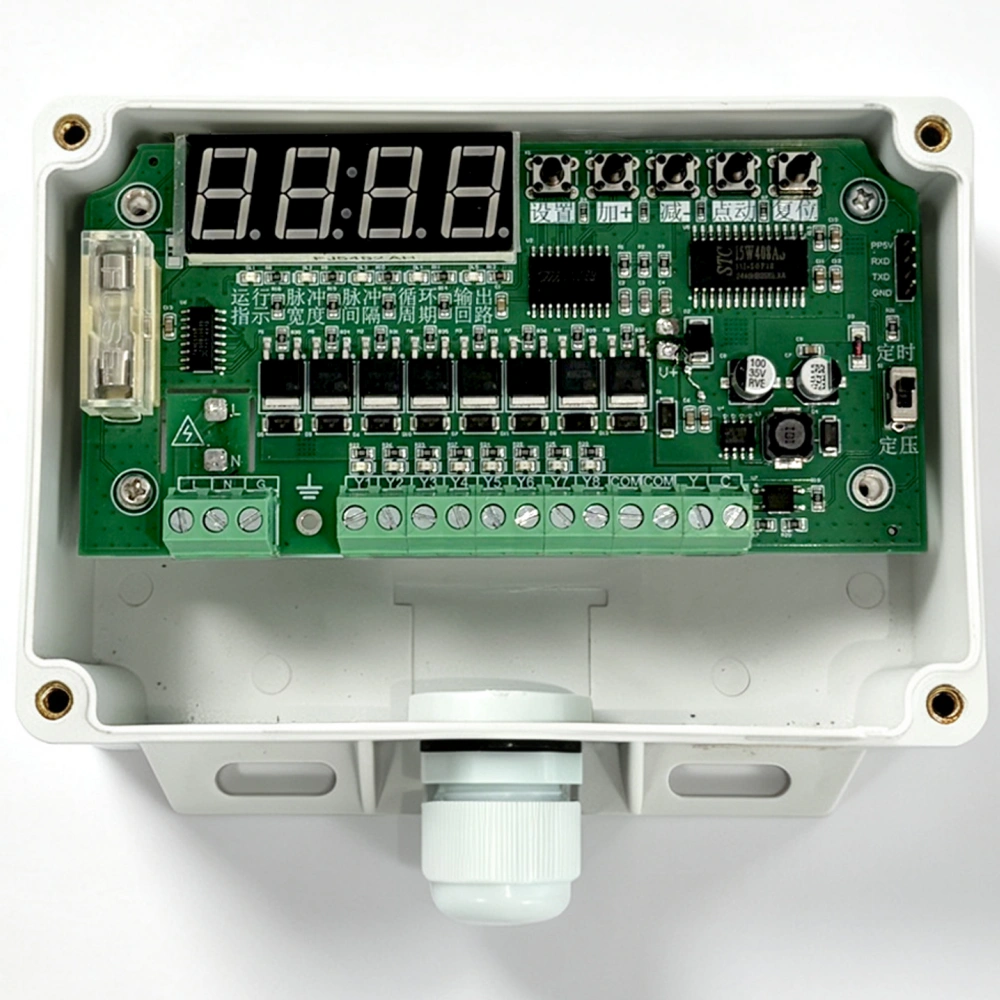

التصنيعلوحة دوائر مطلية تقاوم الغبار والرطوبة والاهتزاز
الواجهةشاشة رقمية مدمجة مع أزرار برمجة لمسية للاستخدام الميداني
قدرة التشغيلخرج ثابت بكامل التقنين يشغل صمامات سولينويد 24V دون تأخير أو انخفاض جهد
فيديوهات المنتج
عروض توضيحية وفيديوهات اختيار ذات صلة.
الرسومات الفنية
أبعاد التركيب لهذا المنتج.
🔍 اضغط للتكبيرSXC-C5A1-8L
SXC-C5A1-8L · 1–8 ch · وحدة تحكم نبضية — رسم الغلاف والتركيب
| Overall width | 145 mm |
|---|---|
| Overall height | 124 mm |
| Depth | 65 mm |
| Mounting hole spacing (W) | 130 mm |
| Mounting hole spacing (H) | 86 mm |
| Cable entry offset from left | 75 mm |
قاعدة المعرفة
إجابات عملية عن هذا المنتج.
أسئلة وأجوبة عن المنتج
هل SXC-C5A1-8 المدمجة هي وحدة التحكم النبضية المناسبة لمجمع غبار صغير؟
لفلتر واحد صغير مع عدد قليل من الصمامات النبضية ودون إشراف PLC، نعم - C5A1-8 هي نقطة الدخول للتشكيلة: تغذية واسعة الجهد، وتنظيف مُشغَّل بمؤقت أو بفرق ضغط من تلامس جاف، وتشغيل تجريبي بالتدريج من لوحة المفاتيح. إذا احتجت إلى Modbus أو التحكم بصمام الرفع أو مزيدا من القنوات، انتقل إلى طراز من السلسلة C8. تصنيفاتها موجودة في جدول المعايير الفنية في هذه الصفحة.
