SXC-D32L — تحكم متكامل بفرق الضغط

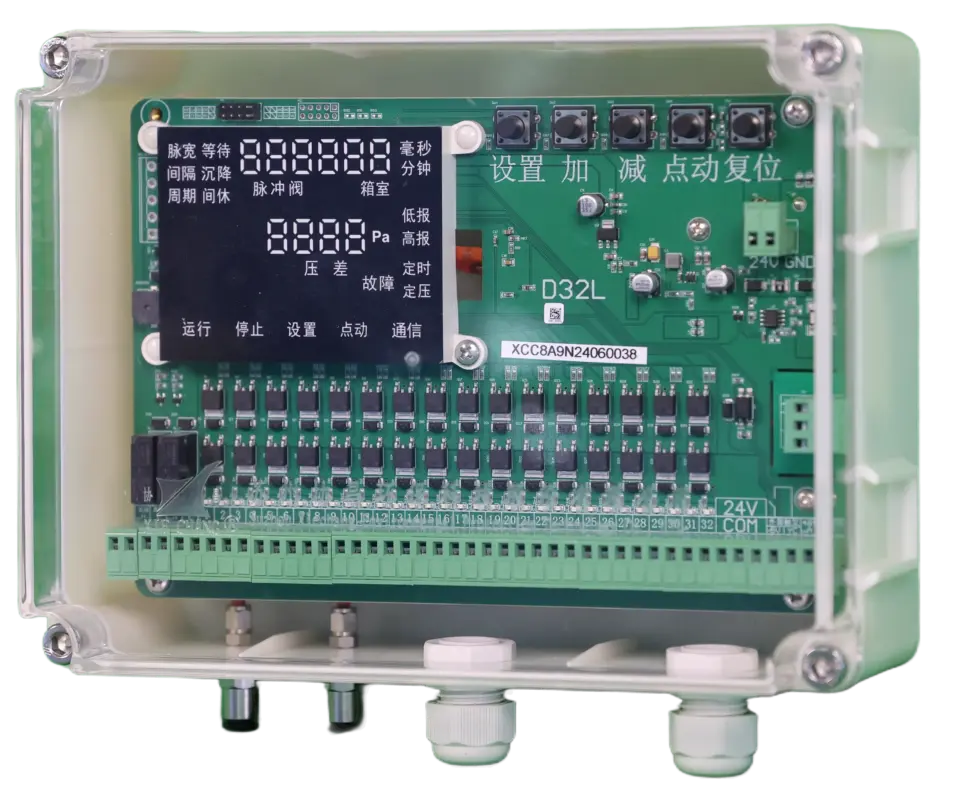

وحدة تحكم النفث النبضي بفرق الضغط SXC-D32L
وحدة تحكم نبضية ثلاثية الوظائف بمستشعر فرق ضغط مدمج، تجمع بين التحكم التسلسلي في الصمامات، والتنظيف الذكي حسب الحاجة، وإنذارات فرق الضغط العالي/المنخفض في لوحة واحدة لتشغيل فعال لغرفة الأكياس.
المعايير الفنية
مواصفة التشغيل الأساسية.
رقم الطرازSXC-SK01-C8A9-D32L-P (يباع باسم SXC-D32L، بمستشعر ΔP مدمج)
سعة التحكم32 قناة؛ توزيع حر للصمامات النبضية وصمامات الرفع (أوفلاين)
أوضاع التنظيفأونلاين أو أوفلاين، قابل للاختيار
جهد الدخلAC220V (±10%) 50Hz أو DC24V (±10%) — يمكن توصيل أي منهما
جهد الخرجDC24V
تيار الخرج1.5A
مستشعر ΔP المدمجأخذ عينات من ضغط الحجرة 0–3000 Pa؛ عرض ΔP على الشاشة ومعايرة الصفر
أوضاع التشغيلتسلسل موقوت / مشغل بـ ΔP / ΔP مع رجوع موقوت احتياطي؛ تشغيل/إيقاف عن بعد عبر Modbus
إنذارات ΔPقيم إنذار عالية ومنخفضة قابلة للضبط مع خرج مرحلات
الاتصالRS485 Modbus-RTU — رفع الحالة، ضبط المعاملات، تشغيل/إيقاف عن بعد؛ ترابط رئيسي-تابع
عنوان Modbus / معدل البودعنوان 0–127؛ بود 4800–115200 (افتراضي 9600)
كشف تلف الصمامكشف دوائر الصمامات التالفة وقراءتها عبر Modbus
نطاق عرض النبضة10–9999 ms بخطوات 1 ms (افتراضي 80 ms)
نطاق الفاصل الزمني بين النبضات1–600 s بخطوات 1 s (افتراضي 1 s)
نطاق زمن الدورة0–9999 min (افتراضي 0 min)
تأخير البدء0–300 s (افتراضي 5 s)
زمن انتظار صمام الرفع0–60 s (افتراضي 8 s)
زمن استقرار صمام الرفع0–60 s (افتراضي 8 s)
زمن خمول صمام الرفع0–9999 s (افتراضي 10 s)
الغلاف الخارجيغلاف PC شفاف معلق، 190 × 255 × 105 mm (يتوفر إصدار JK02 بغلاف معدني)
بيئة التشغيلمن −20°C إلى +60°C؛ رطوبة نسبية ≤85%
معايير المنتج
تسلسل واستشعار وتنظيف حسب الحاجة، متكاملان في وحدة واحدة.
تكامل ثلاثي الوظائفتسلسل النبضات، وقياس فرق الضغط، ومنطق التنظيف/الإنذار تشترك في لوحة تحكم واحدة
مستشعر DP مدمجاتصال مباشر بأنبوب الهواء يتيح تنظيفا حسب الحاجة دون لوحة عرض ضغط منفصلة
أربعة أوضاع تشغيلاختر التنظيف الموقوت أو بفرق الضغط أو المختلط الاحتياطي أو المتحكم به عبر Modbus بحسب استراتيجية تحكم غرفة الأكياس
تنظيف أونلاين / أوفلاينتوزيع حر للصمامات النبضية وصمامات الرفع عبر القنوات للتنظيف أونلاين أو أوفلاين
المراقبة الرقميةتحدد الشاشة تسلسل الصمام النبضي النشط لتسهيل الضبط واستكشاف الأعطال
التحكم في الإنذارقيم تشغيل ورجوع مستقلة لفرق الضغط العالي والمنخفض تدعم مراقبة حالة الفلتر
فيديوهات المنتج
عروض توضيحية وفيديوهات اختيار ذات صلة.
وحدة تحكم نبضية بفرق الضغط SXC-D32L
الرسومات الفنية
أبعاد التركيب لهذا المنتج.
🔍 اضغط للتكبيرSXC-SK01-C8A9-D32L
SXC-SK01-C8A9-D32L · 32 ch · وحدة تحكم نبضية بفرق الضغط (ΔP) — رسم الغلاف والتركيب
| Overall width | 255 mm |
|---|---|
| Overall height | 190 mm |
| Depth | 105 mm |
| Mounting hole spacing (W) | 234 mm |
| Mounting hole spacing (H) | 174 mm |
🔍 اضغط للتكبيرSXC-JK02-C8A9-D32L
SXC-JK02-C8A9-D32L · 32 ch · وحدة تحكم نبضية بخزانة حائطية — رسم الغلاف والتركيب
| Overall height | 300 mm |
|---|---|
| Overall width | 300 mm |
| Depth | 132 mm |
| Incl. mounting ears | 340 × 315 mm |
| Keyhole slots | Ø12 · slot width 7 mm |
| Ear hole spacing | 200 / 214 mm |
قاعدة المعرفة
إجابات عملية عن هذا المنتج.
استكشاف الأخطاء وإصلاحها
كيف تستخدم فرق الضغط (ΔP) لمعرفة ما إذا كان التنظيف النبضي يعمل بشكل صحيح؟
مع التحكم بالتنظيف عند الطلب، يجب أن يتذبذب ΔP بشكل منشاري ضمن نافذة تبلغ حوالي بوصة واحدة من عمود الماء (~249 باسكال) بين نقطتي الضبط العليا والدنيا. إذا تعذر النفث حتى نقطة الضبط الدنيا، أو استمر النفث باستمرار، فإن المشكلة في الفلاتر أو تزويد الهواء.
فرق الضغطΔPالتنظيف عند الطلب
استكشاف الأخطاء وإصلاحها
كيف يؤثر النفث المفرط على الصمامات النبضية والفلاتر، وكيف يجب ضبط نقاط الضبط؟
كل نبضة تُجهد وسط الفلتر، لذا فإن النفث المفرط يقصر عمر الكيس ويهدر الهواء المضغوط. اضبط حدود ΔP العليا والدنيا بشكل واقعي بحيث يقضي المجمع معظم وقته بينهما بدلا من الدوران المستمر - ولا تفرط في النفث لإخفاء هواء سيئ أو فلاتر مستهلكة.
النفث المفرطتردد النفثمعايرة نقطة الضبط
استكشاف الأخطاء وإصلاحها
الصمامات النبضية تعمل لكن فرق الضغط لا ينخفض - ماذا يجب أن أتحقق منه؟
اعمل على طول سلسلة التنظيف: تأكد من أن كل صمام نبضي ينفتح فعلا بحدة، وتحقق من أن خزان استقبال الهواء يحافظ على الضغط طوال دورة التنظيف، وافحص محاذاة أنبوب النفخ والفوهة، وراجع زمن تشغيل النبضة والفاصل الزمني في وحدة التحكم، وتأكد من أن الهواء المزود نظيف وجاف وبالضغط المصنف للصمام. إذا كانت النبضات قوية والهواء صحيحا لكن ΔP لا يزال لا يتعافى، فمن المرجح أن أكياس الفلتر مسدودة - خطط لتغيير الأكياس بدلا من مجرد خفض نقطة الضبط.
فرق الضغط لا ينخفضالتنظيف النبضي لا يعملاستكشاف أخطاء ارتفاع ΔP
استكشاف الأخطاء وإصلاحها
الصمامات النبضية تستمر في النفث لكن فرق الضغط لا ينخفض - هل يمكن أن يكون الصندوق القمعي (الهوبر) هو السبب؟
نعم - الصندوق القمعي الذي لا يُفرَّغ في الوقت المناسب سبب خفي كلاسيكي. عندما يتجسر الغبار أو يتراكم في منطقة الأكياس يُعاد سحبه ويُعاد ترسيبه على الأكياس التي نظفتها للتو، لذا تستمر وحدة تحكم ΔP في تشغيل الصمامات بينما لا يزال ΔP لا ينخفض. النتيجة نفث مستمر يهدر الهواء المضغوط ويضيف دورات إضافية للغشاء دون حل أي شيء. قبل إلقاء اللوم على الصمامات، تحقق من الصندوق القمعي: تأكد من أن التفريغ (سدادة دوارة، ناقل لولبي، أو صمام) يعمل، وأزل أي تجسر أو تراكم.
صندوق قمعي لا يُفرَّغإعادة السحبتجسر الغبار
أسئلة وأجوبة عن المنتج
متى يجب اختيار SXC-D32L (SK01-C8A9-D32L) وحدة التحكم النبضية بعدم الاتصال؟
اختر SXC-D32L عندما تحتاج غرفة أكياس مقسمة إلى حجيرات مرونة أكبر من تقسيم قنوات ثابت: يمكن تخصيص قنواتها بحرية بين الصمامات النبضية وصمامات الرفع، ويتيح مستشعر فرق الضغط المدمج التنظيف عند الطلب وإطلاق إنذارات ΔP عليا/دنيا دون أي أجهزة خارجية. جميع النطاقات والإعدادات الافتراضية موجودة في جدول المعايير الفنية في هذه الصفحة.
SXC-D32LC8A9-D32Lمتى تختار D32L
