الرئيسية / صمام النفث النبضي / صمام Watson® النبضي

سلسلة Watson® WPS-CA/TG الملولبة

صمام النبض الملولب

تستخدم صمامات Watson® النبضية الملولبة جسمًا متينًا بزاوية قائمة مع وصلات لولبية G قياسية لأنظمة تنظيف غرف الأكياس بالنفث النبضي. يغطي نطاق WPS-CA/TG الطرازات من DN20 حتى DN76 لضمان وصلة ثابتة بأنبوب النفخ، وتوصيل نبضي موثوق، وخدمة تجميع غبار صناعية عالية الدورات.

عرض نطاق طرازات TGطلب عرض سعر

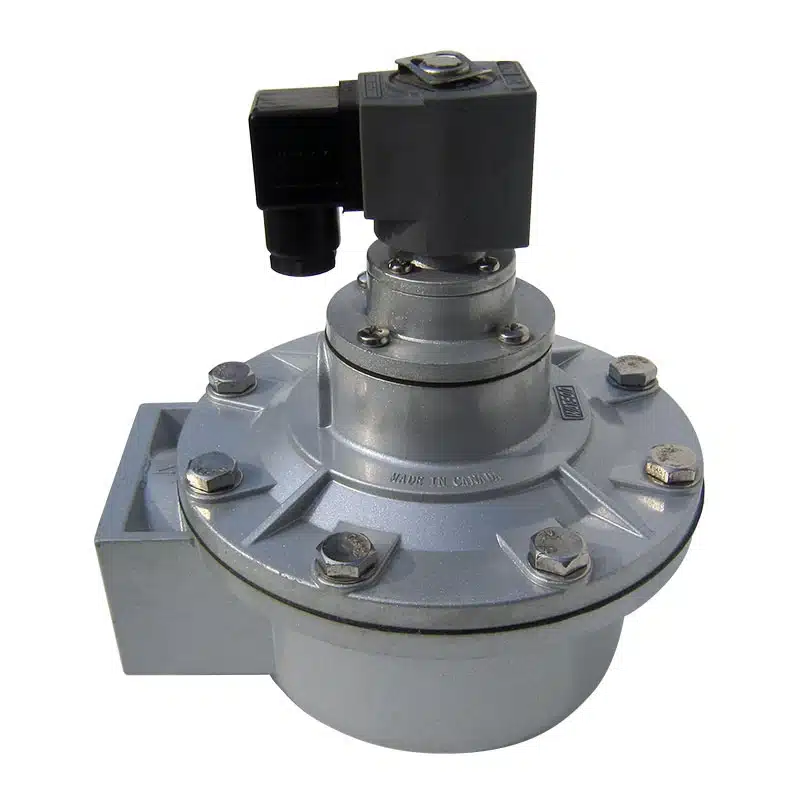

المنظر الرئيسي لصمام Watson® النبضي الملولب

مواصفة التشغيل العامة

ظروف التشغيل عبر مجموعة WPS-CA.

Working Pressure0.4-0.6 MPa (4-6 bar)
Working MediumClean air
Power SupplyDC24V, AC220V/50Hz to AC240V/60Hz
Protection ClassIP65
Working EnvironmentNormal: -20°C to 80°C; high-temp: 55°C to 180°C
Relative Humidity≤85%

مجموعة الطرازات الكاملة

طرازات صمام Watson® WPS-CA/TG النبضي الملولب.

ضغط التشغيل 0.4-0.6 MPa · هواء نظيف · DC24V أو AC220V/50Hz-AC240V/60Hz · IP65 · معتمد CE / CCC / RoHS

النوعرقم الطرازالمقاس (بالإنش)مقاس DNدرجة الحماية من الانفجار (Ex)
ملولبWPS-CA/TG20G3/4"DN20غشاء أحادي
ملولبWPS-CA/TG25G1"DN25غشاء أحادي
ملولبWPS-CA/TG40G1 1/2"DN40غشاء مزدوج
ملولبWPS-CA/TG50G2"DN50غشاء مزدوج
ملولبWPS-CA/TG62G2 1/2"DN65غشاء مزدوج
ملولبWPS-CA/TG76G3"DN76غشاء مزدوج

معايير المنتج

مزايا صمام Watson® النبضي الملولب.

الشهاداتCE, CCC, RoHS
درجة الحمايةIP65
الوصلةتدعم الوصلة اللولبية القياسية G تركيبًا متينًا وواسع التوافق على أنابيب النفخ الملولبة.
جسم الصماميناسب هيكل الزاوية القائمة المعزز خدمة التنظيف بالنفث النبضي عالي الضغط.
الخدمة عالية الحرارةتدعم خيارات الغشاء عالي الحرارة تطبيقات غرف الأكياس في محطات الطاقة والمصاهر ومحارق النفايات.

الشهادات

معتمد من جهة خارجية لهذا الخط من المنتجات.

عرض جميع الشهادات
شهادة مطابقة الحماية من الانفجار (NEPSI) — صمامات النفث النبضي المقاومة للانفجار من سلسلة WPS-F🔍 اضغط للتكبير

شهادة المنتج

WPS-F series (WPS-F-CA/TG20–TG76, TD20–TD40, EG25–EG40, EP50–EP115, incl. -E/-F/-M variants)

شهادة مطابقة الحماية من الانفجار (NEPSI) — صمامات النفث النبضي المقاومة للانفجار من سلسلة WPS-F

رقم الشهادةGYB25.2393X
صادرة عنShanghai Instrument & Automation System Inspection and Testing Institute Co., Ltd. (NEPSI — National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation)
صادرة2025-07-30
صالح حتى2030-07-29
المعاييرGB/T 3836.1-2021, GB/T 3836.9-2021, Q/320500 HSXC 004-2022
هل تحتاج إلى ملف PDF الأصلي؟
شهادة مطابقة UL — مكون معتمد (Recognized Component)، مجموعة الملف للصمامات ذات التشغيل الكهربائي🔍 اضغط للتكبير

شهادة المنتج

WPS-TZ-XQ (suffix A, B, C, D or E)

شهادة مطابقة UL — مكون معتمد (Recognized Component)، مجموعة الملف للصمامات ذات التشغيل الكهربائي

رقم الشهادة20150423-MH49402 (Report Reference MH49402-20130423)
صادرة عنUL LLC
صادرة2015-04-23
المعاييرUL 429, CAN/CSA C22.2 No. 139-10
هل تحتاج إلى ملف PDF الأصلي؟

الرسومات الفنية

أبعاد التركيب لهذا المنتج.

WPS-CA/TD20 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/TD20

WPS-CA/TD20 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيب

Overall height162 [6.38]
Inlet pipe-port outer diameter (top of detail)phi27 [1.06]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 1🔒
Inlet pipe-port wall/step🔒

+9 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-CA/TD25 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/TD25

WPS-CA/TD25 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيب

Overall height🔒
Inlet pipe-port outer diameter (top of detail)phi34 [1.34]
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer🔒
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-CA/TD40 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيبالأبعاد متاحة عند الطلب

WPS-CA/TD40

WPS-CA/TD40 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيب

Overall height🔒
Inlet pipe-port outer diameter (top of detail)🔒
Inlet pipe-port inner/seat diameter🔒
Inlet pipe-port chamfer3*30 deg
Inlet pipe-port depth 130 [1.18]
Inlet pipe-port wall/step2 [0.08]

+9 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-F-CA/TG25 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيبالأبعاد متاحة عند الطلب

WPS-F-CA/TG25

WPS-F-CA/TG25 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيب

Overall height136 [5.35]
Inlet port threadG1"
Outlet port thread🔒
Inlet neck length / in offset🔒
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)27 [1.06]

+3 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد

WPS-F-CA/TG40 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيبالأبعاد متاحة عند الطلب

WPS-F-CA/TG40

WPS-F-CA/TG40 · صمام بلولبة خارجية (ذكر) / مقاوم للهب (Ex db) — رسم التركيب

Overall height🔒
Inlet port thread🔒
Outlet port threadG1-1/2"
Inlet neck length / in offset34 [1.3]
Body seat to flange dimension (top-left)🔒
Outlet neck length (right)28 [1.1]

+3 أبعاد إضافية

احصل على الرسم الكامل والأبعاد

يرسل الرسم الأصلي عند الطلب · الرد خلال يوم عمل واحد
